4572.3702 Регулятор напряжения

Регулятор напряжения 4572.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили МАЗ с генератором 3112.3771-01, КАМАЗ (Евро-0, Евро-1) с генераторами 3122.3771-01, 3142.3771-01.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. Рабочий режим регулятора ― S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 4572.3702 при помощи штатных винтов.

Гарантийный срок эксплуатации ― 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур, °С -45 .. +100   Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В 28,4 ± 0,2   Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до 0,9·Imax*, В 28,4 ± 0,3   Максимальный ток выходной цепи, А 5,0   Термокомпенсация Uрег, мВ/°С -9,0 ± 3   Остаточное напряжение на выходе "DF": максимальное / типовое, В 0,15 / 0,12   Максимально допустимое длительное воздействие повышенного напряжения питания, В 36,0   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В 50,0   Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В 200,0

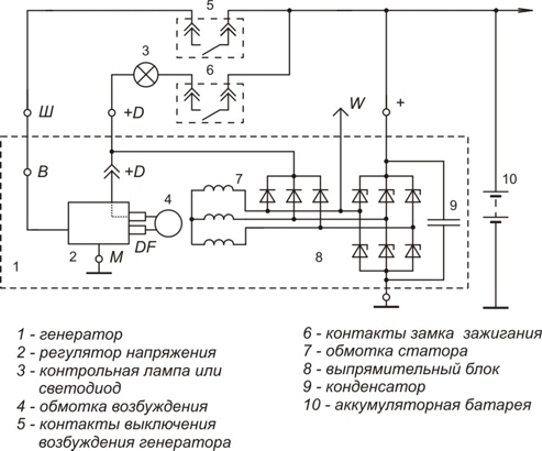

Схема включения в составе генераторной установки:
