9222.3702, 9222.3702И2, 9222.3702И3, 9222.3702И4

Регуляторы напряжения 9222.3702, 9222.3702И2, 9222.3702И3, 9222.3702И4 предназначены для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили КАМАЗ, МАЗ с генераторами 4502.3771, 3232.3771 и их модификациями.

Регуляторы 9222.3702 и 9222.3702И2 применяются в автомобилях с кальциевыми и др. аккумуляторными батареями, требующими повышенного напряжение заряда.

Автомобильные регуляторы 9222.3702, 9222.3702И2, 9222.3702И3, 9222.3702И4 ― регуляторы нового поколения. Благодаря применению мощного современного MOSFET транзистора в качестве выходного ключа резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделия в целом.

Благодаря использованию дополнительного провода, напряжение на генераторе поддерживается непосредственно на выходе генераторной установки. При этом достигнуты высочайшие параметры токоскоростной и нагрузочной характеристики. Это продлевает срок службы аккумуляторной батареи, обеспечивает оптимальные режимы работы всех потребителей электроэнергии, повышая, таким образом, надежность всего электрооборудования автомобиля.

Регуляторы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствуют исполнению IP57 по ГОСТ 14254. Рабочий режим регуляторов ― S1 по ГОСТ 3940.

Регуляторы устанавливаются непосредственно на генераторе, где предусмотрена установка регуляторов Я222Б, 3232.3702, 9222.3702, 9222.3702И3, при помощи штатных винтов.

Гарантийный срок эксплуатации ― 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

  наверх







Технические данные:


9222.3702
9222.3702И2
9222.3702И3
9222.3702И4
  Встроенный помехоподавительный конденсатор
-
+
-
+
  Диапазон рабочих температур, °С
-40 .. +110
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В
28,8 ± 0,2
28,4 ± 0,2
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5А до 0,9·Imax*, В
28,8 ± 0,3
28,4 ± 0,3
  Максимальный ток выходной цепи, А
5,0
  Термокомпенсация Uper, мВ/°С
-9 ± 3,0
  Остаточное напряжение на выходе "DF": максимальное / типовое, В
0,15 / 0,12
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
36,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
50,0
  Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В
200,0



  наверх

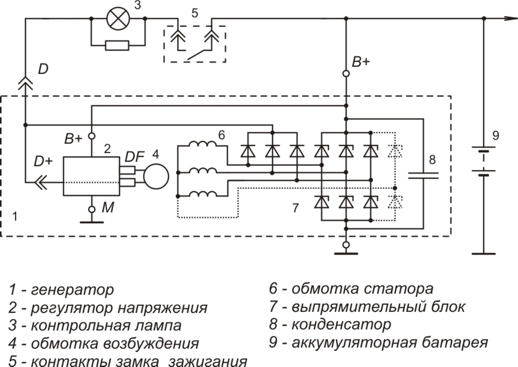

Схема включения 9222.3702, 9222.3702И3 в составе генераторной установки:

Схема включения регулятора напряжения 9222.3702, 9222.3702И3



  наверх

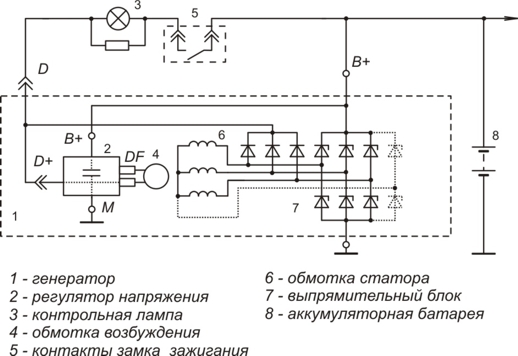

Схема включения 9222.3702И2, 9222.3702И4 в составе генераторной установки:

Схема включения регулятора напряжения 9222.3702И2, 9222.3702И4
